ПДУ | Основные характеристики |
---|---|
Количество сигнализируемых уровней | 1 |
Максимальная коммутируемая мощность, Вт |
10 30 |
Максимальный коммутируемый ток, А |
0,5 2 |
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А | 1х106 |
Расположение оси крепежного отверстия датчика в резервуаре |
Горизонтальное Вертикальное |
Состояние контактов датчика в нижнем положении поплавка |
Нормально-разомкнутое Нормально-замкнутое |
Плотность измеряемой среды, г/см3 |
0,70 0,66 |
Температура контролируемой среды, °С | -40...+105 |
Материал рабочей части датчика | Сталь 12Х18Н10Т и AISI 316L (поплавок) |
Длина кабельного вывода, м, не менее | 0,2 |
Степень защиты | IP68 |
ПДУ. Одноуровневые поплавковые датчики
Одноуровневые поплавковые датчики ОВЕН ПДУ – это устройства, предназначенные для сигнализации предельного уровня жидкости в резервуаре.
Одноуровневые поплавковые датчики ОВЕН ПДУ – это устройства, предназначенные для контроля предельного (минимального либо максимального) уровня жидкости в резервуаре. Принцип их действия основан на механическом перемещении поплавка с постоянным магнитом вдоль штока, в котором размещён геркон. При достижении магнитом заданного уровня происходит замыкание герконового контакта, и на выходе устройства формируется соответствующий сигнал.
Особенности и функциональные возможности
Общепромышленные исполнения датчиков ОВЕН ПДУ изготавливаются из нержавеющей стали 12X18H10T и могут применяться для работы с любыми жидкостями, не проявляющими коррозионной активности по отношению к материалу датчика и не образующими летучих взрывоопасных соединений.
Поплавковые датчики уровня подходят для работы в агрессивных, вязких средах, содержащих различные примеси. Наличие в рабочей среде отдельных пузырьков и пены не влияет на качество работы. Для контроля уровня невязких жидкостей целесообразно применять датчики ПДУ с цилиндрическим поплавком ПДУ-1, ПДУ-2. Для контроля уровня вязких жидкостей рекомендуется применять датчики ПДУ с шарообразным поплавком ПДУ-3.
Датчики уровня поплавкового типа не рекомендуется использовать для контроля липких либо подверженных засыханию и/или замерзанию жидкостей. Кроме того, нежелательно применение ПДУ в жидких средах, содержащих твёрдые абразивные включения.
Верхняя граница рабочего температурного диапазона датчиков ОВЕН ПДУ составляет 105 °С, нижняя граница должна превышать значение температуры, при котором происходит замерзание рабочей среды.

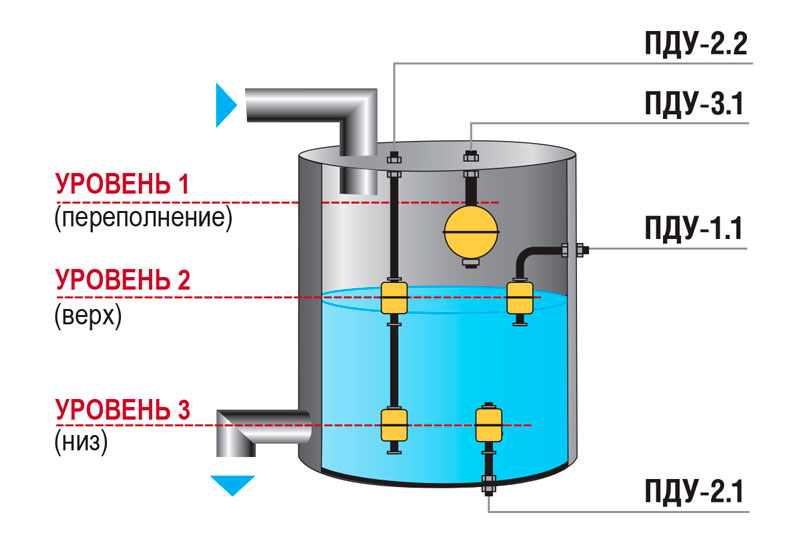

Монтаж ПДУ может осуществляться в дно, боковую либо верхнюю части резервуара – в зависимости от того, какой уровень жидкости требуется контролировать. При этом различают датчики с вертикальным и горизонтальным способом монтажа.
ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Для подключения к автоматизированным системам регулирования и управления ОВЕН ПДУ выпускаются с проводом НВ 0,35 либо силиконовым кабелем AWG24 любой длины.
Применение датчиков уровня ОВЕН ПДУ
С помощью ПДУ легко контролировать как опустошение, так и переполнение резервуара. За счёт лёгкости и удобства монтажа, а также низкой стоимости поплавковые датчики уровня получили широкое распространение в пищевой, химической и автомобильной промышленности, а также в коммунальном хозяйстве.
ОВЕН ПДУ могут применяться для контроля количества топлива в топливных баках тяжёлой транспортной техники. Поскольку такое применение связано с работой в условиях сильной вибрации, то для устранения влияния этого фактора датчик размещается в демпферной трубе диаметром, немного превышающим диаметр поплавка.
