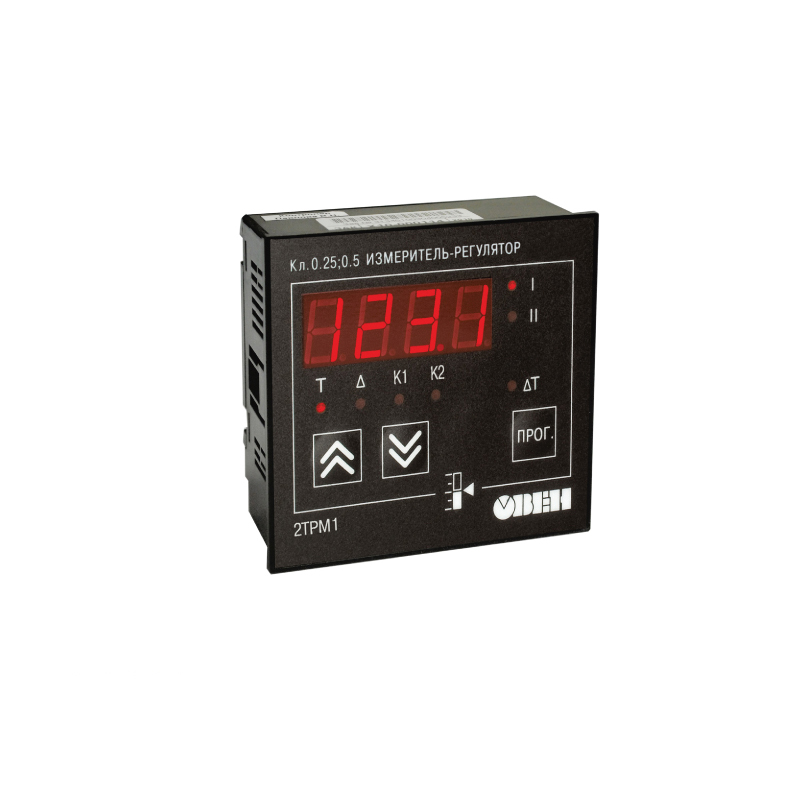

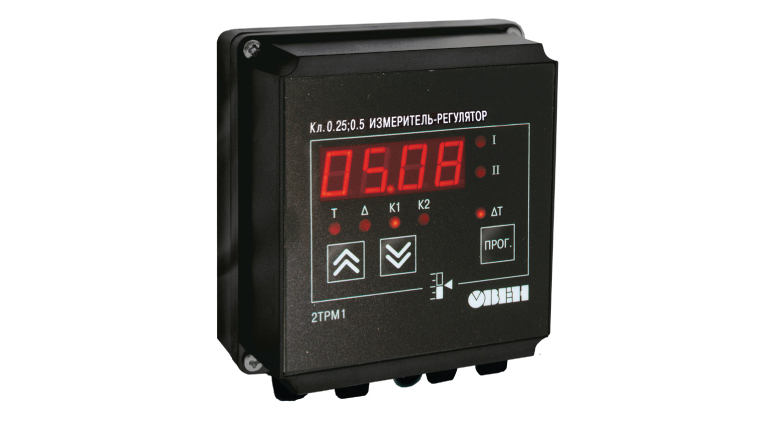

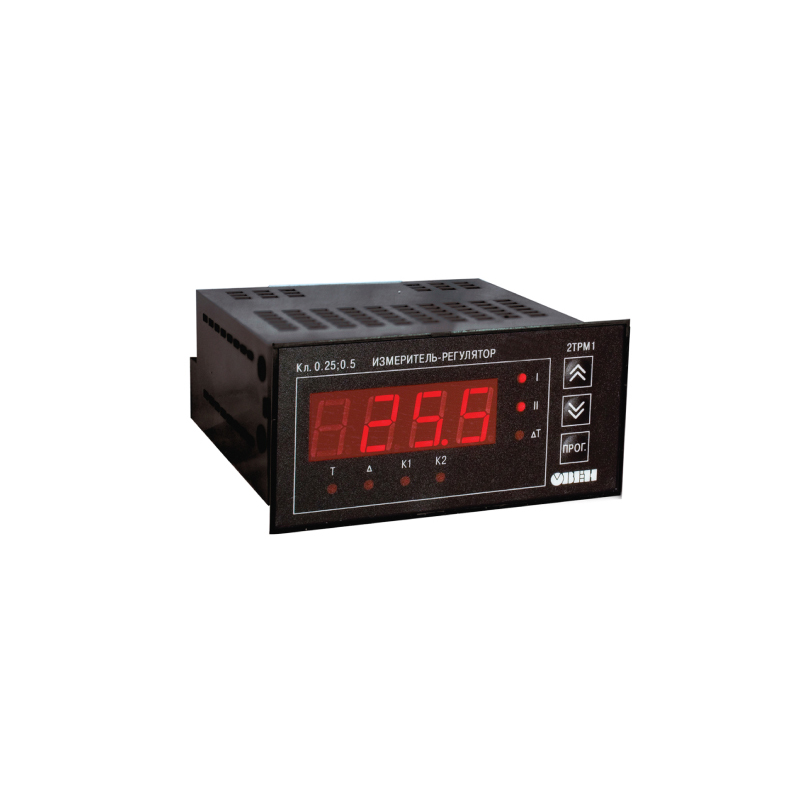

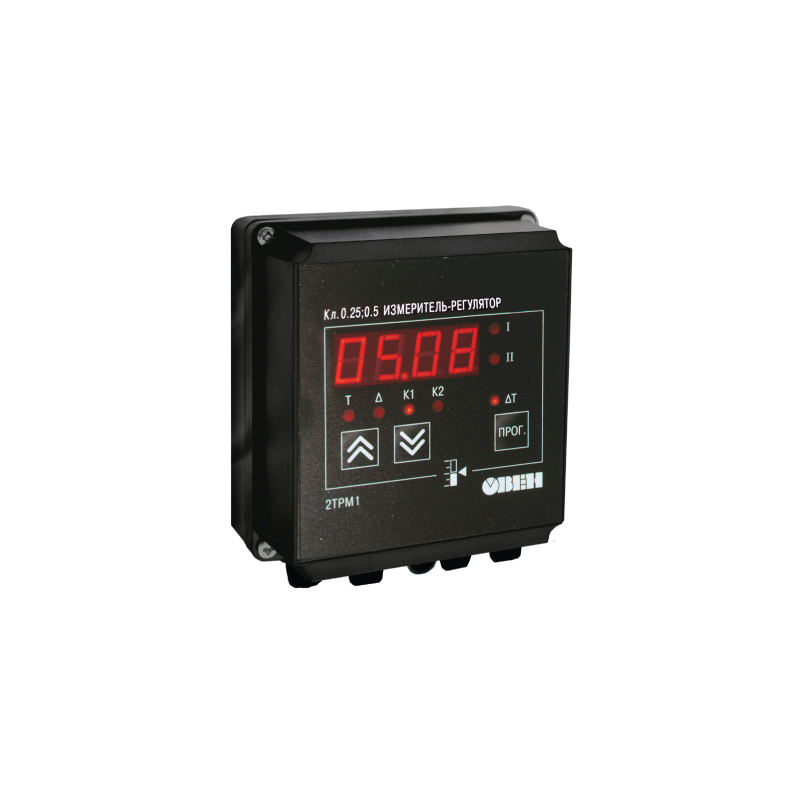

2ТРМ1. Измеритель-регулятор двухканальный

2ТРМ1. Измеритель-регулятор двухканальный

Терморегулятор ОВЕН 2ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании.

Основные функции измерителя двухканального ОВЕН 2ТРМ1

• Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
• Два канала регулирования или регистрации входной величины: – двухпозиционное регулирование; – аналоговое П-регулирование; – регистрация на токовом выходе 4...20 мА.
• Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
• Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
• Вычисление разности двух измеряемых величин и ее индикация (например, для поддержания влажности психрометрическим методом)
• Импульсный источник питания 90...245 В 47...63 Гц
• Встроенный источник питания 24В для активных датчиков, выходных аналоговых устройств (ЦАП) и др. во всех модификациях прибора
• Программирование кнопками на лицевой панели прибора
• Сохранение настроек при отключении питания
• Защита настроек от несанкционированных изменений

Универсальные входы терморегулятора ОВЕН 2ТРМ1

Терморегулятор 2ТРМ1 имеет два универсальных входа для подключения измерительных датчиков:

• термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
• термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
• активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.

Все модификации прибора ОВЕН 2ТРМ1 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.

Вычисление дополнительных функций от входных величин

В ОВЕН 2ТРМ1 имеется вычислитель квадратного корня из значения входного сигнала. Используется с датчиками, имеющими квадратичную выходную характеристику (при измерении мгновенного расхода жидкости или газа).

Вычислитель разности вычисляет разность значений с 1-го и 2-го входов, которая по выбору пользователя может поступать на ЛУ1 или ЛУ2.

Логические устройства ОВЕН 2ТРМ1 (ЛУ)

Терморегулятор ОВЕН 2ТРМ1 имеет два логических устройства (ЛУ), для каждого из которых пользователь может задавать входную величину:

– измеренное на входе 1 значение;

– измеренное на входе 2 значение;

– разность значений с 1-го и 2-го входов.

Каждое логическое устройство может работать в одном из 3-х режимов

• Двухпозиционный регулятор (компаратор, устройство сравнения)
• Аналоговый П-регулятор
• Регистратор

Режим работы каждого ЛУ определяется типом соответствующего ему выходного устройства (ВУ).

Для работы ЛУ в режиме компаратора требуется выходное устройство дискретного типа (реле, транзисторный ключ, оптосимистор, выход для управления внешним твердотельным реле).

Для работы в режимах П-регулятора и регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА или 0…10 В.

Выходные устройства прибора ОВЕН 2ТРМ1

В терморегулятор ОВЕН 2ТРМ1 устанавливаются два выходных устройства ВУ1 и ВУ2, жестко закрепленных за логическими устройствами. Выходные устройства могут быть следующего типа:

• 2 дискретных ВУ – электромагнитные реле 8 А, транзисторные или симисторные оптопары, выходы для управления внешним твердотельным реле;
• 2 цифроаналоговых преобразователя выходного сигнала ЛУ в ток 4...20 мА или напряжение 0…10 В с питанием от внешнего источника;
• ВУ1 – дискретное, ВУ2 – аналоговое (ЦАП).
