Автоматический выключатель NXB-63

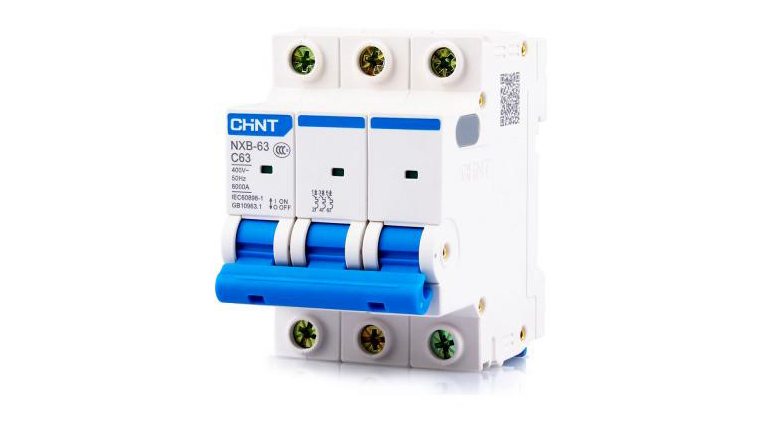

Миниатюрный автоматический выключатель NXB-63

Новое поколение автоматических выключателей NEXT.

Предназначены для защиты распределительных и групповых цепей от перегрузок и токов короткого замыкания. Применяются во вводно-распределительных щитах жилых и административных зданий, а также в промышленности.

Выключатели имеют три типа характеристики срабатывания от тока короткого замыкания и различные области применения:

• Кривая В 3-5 ln - Защита цепей от перегрузок и коротких замыканий, защита протяженных кабелей систем электроснабжения с системами заземления TN и IT.
• Кривая С 5-10 ln - Защита цепей от перегрузок и коротких замыканий, защита резистивных и индуктивных нагрузок с низким импульсным током.
• Кривая D 10-14 ln - Защита цепей от перегрузок и коротких замыканий, защита нагрузки с высокими импульсными токами при включении нагрузки.

Технические параметры:

• Механический ресурс: 20000 циклов;
• Электрический ресурс: 10000 циклов;
• Номинальная отключающая способность короткого замыкания: 6000А;
• Отключающая способность короткого замыкания: 6000А;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ.
