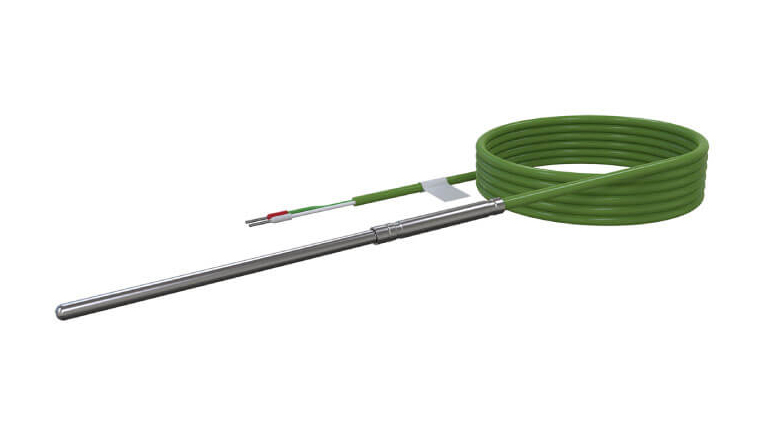

ДТПХхх4. Термопары на основе КТМС с кабельным выводом

Термопары на основе КТМС разработаны для работы в условиях повышенной температуры (до 1250 °С), позволяют выполнять измерения температуры жидкостей, твердых и газообразных сред не проявляющих коррозионную активность (не агрессивных) по отношению к материалу корпуса датчика.

Термоэлектроды для КТМС могут быть изготовлены из различных сплавов, материал сплава определяет основные характеристики и условия применения:

• хромель-копель (L) и железо-константан (J) - высокая стабильность при измерении температур до 600 °С;
• хромель-алюмель (K) - стойкость к окислению при высоких температурах до 1100 °С;
• нихросил-нисил (N) - высокая стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С позволяет использовать подобные термопары для замены дорогостоящих термопар из драгоценных металлов.

Преимущества термопар из КТМС относительно проволочных

• рабочий ресурс и стабильность увеличены в 3 раза по сравнению с обычными термопарами;
• увеличено время регистрации быстропротекающих процессов и составляет 2 сек для КТМС диаметром 4,5 мм
• повышенная гибкость для монтажа в труднодоступных местах и кабельных каналах;
• возможность приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
• устойчивость к повышенным рабочим давлениям (до 150 МПа);
• при необходимости дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут комплектоваться защитными чехлами.

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.
