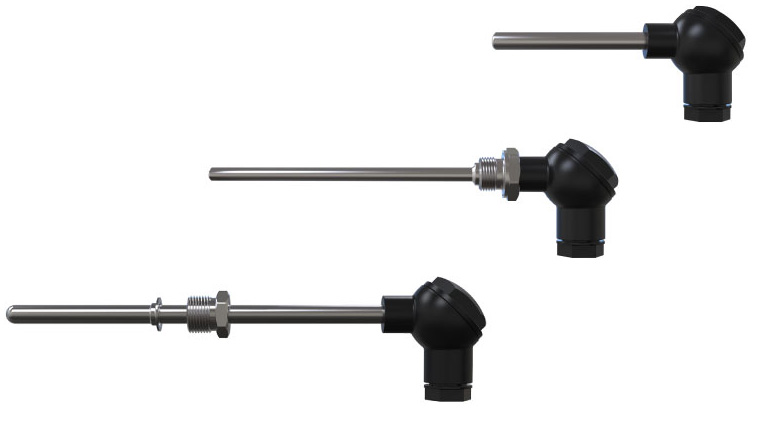

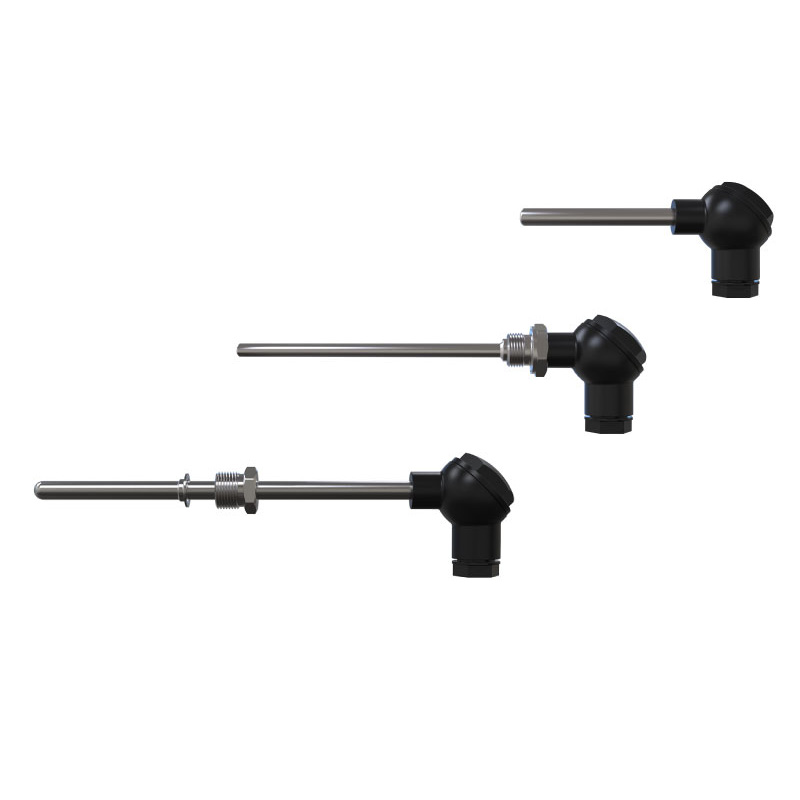

ДТПХхх5. Термопары с коммутационной головкой

ДТПХхх5. Термопары с коммутационной головкой

Разработаны для непрерывного измерения показателей температуры разных рабочих сред (пар, газ, вода, сыпучие материалы, химические реагенты и т.п.), не оказывающих разрушающего воздействия на материал корпуса датчика.

Принцип действия термоэлектрических преобразователей (термопар) основан на возникновении термоэлектродвижущей силы (термоЭДС) в месте соединения двух проводников с разными термоэлектрическими свойствами.

Принцип действия термоэлектрических преобразователей (термопар) основан на возникновении термоэлектродвижущей силы (термоЭДС) в месте соединения двух проводников с разными термоэлектрическими свойствами.

Значение термоЭДС зависит от разности температур спая и холодных концов термопары. В качестве материала термоэлектродов применяются специализированные сплавы, наиболее распространенными являются хромель-алюмель (ХА), и хромель-копель (ХК). Для измерения высоких температур наиболее часто применяется термопара с термоэлектродами из чистой платины и сплава платины с 10 % родия (ПП), нихросил-нисил (НН).

Компания ОВЕН производит термопары пяти типов с различными материалами термоэлектродов (ДСТУ 2857 ТП):

• хромель-алюмель;
• хромель-копель;
• платина-платинородий;
• нихросил-нисил;
• железо-константан.

Основные преимущества термопар ОВЕН:

• большой диапазон измеряемых температур
• возможность измерения высоких температур.

Основные критерии правильного выбора термопреобразователей:

• соответствие измеряемых температур рабочим диапазонам измерений датчиков температуры;
• соответствие прочности корпуса датчика условиям эксплуатации;
• правильный выбор длины погружаемой части датчика и длины соединительного кабеля;
• необходимость взрывозащищенного исполнения для работы на взрывопожароопасных участках.
