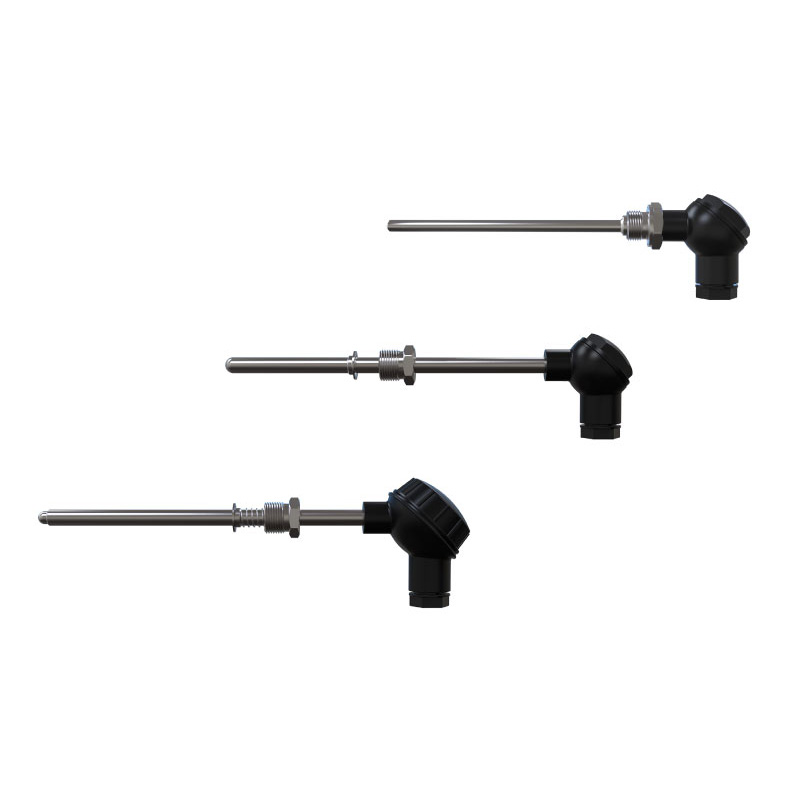

ДТСхх5. Термосопротивления с коммутационной головкой

Вы здесь

ДТСхх5. Термосопротивления с коммутационной головкой

Цена:от 290,4 грн.

Заказать

Самовывоз

Новая почта

ДТСХХ5	Основные характеристики
Номинальная статическая характеристика (НСХ)	50М, 100М 50П, 100П Pt100, Pt500, Pt1000
Диапазон измеряемых температур, класс допуска А	–50…+100°C –100…+450°C –60…+450°C
Диапазон измеряемых температур, класс допуска В и С	–50…+180°C –196…+500°C –60…+500°C
Условное давление	0,1...6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерции	не более 10…30 с
Сопротивление изоляции	не менее 100 МОм
Количество чувствительных элементов	1 или 2
Исполнение сенсора относительно корпуса	изолированный
Степень защиты	IP54 (IP65 - для датчиков с металлической коммутационной головкой)

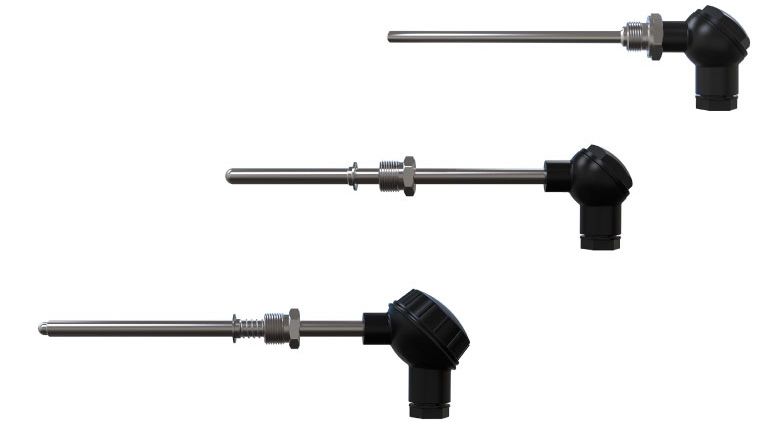

ДТСхх5. Термосопротивления с коммутационной головкой

Разработаны для непрерывного измерения показателей температуры разных рабочих сред (пар, газ, вода, сыпучие материалы, химические реагенты и т.п.), не оказывающих разрушающего воздействия на материал корпуса датчика.

Термометры сопротивления предназначены для измерения температуры твёрдых, жидких и газообразных сред, неагрессивных по отношению к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика.

Термосопротивления с платиновым ЧЭ позволяют измерять температуру до 500 °С, с медным ЧЭ – до 180 °С. Подключение датчика к измерительной линии производится при помощи медного кабеля (кабель в комплекте не поставляется, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ДСТУ 2828:2015:

ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)

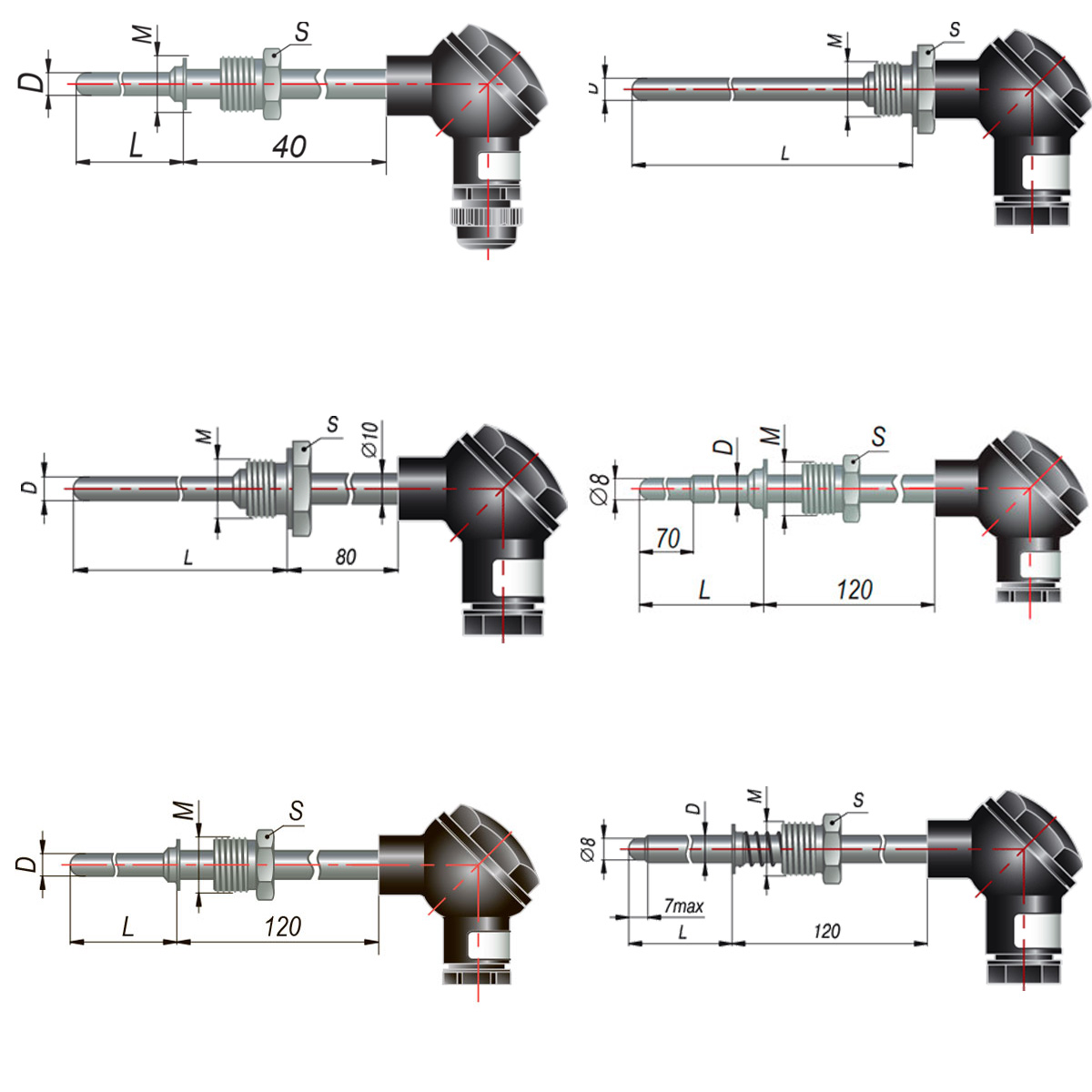

Существуют следующие варианты исполнения ДТС по типу подключения: двух-, трёх-, и четырёхпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ 12997: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надёжности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):

– для ДТС с платиновым ЧЭ:

в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
в диапазоне температур от -196 (-70 °С – для РТ100, РТ500, РТ1000) до -50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.

– для ДТС с медным ЧЭ:

в диапазоне температур от -50 до +180 °С – не менее 0,95 за 15 000 ч.

Температура коммутационной головки в рабочих условиях эксплуатации не должна превышать следующих значений:

200 °С – для клеммных головок из алюминиевого сплава;
120 °С – для головок из полиамида.

Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съёмные подвижные штуцеры ШП.
