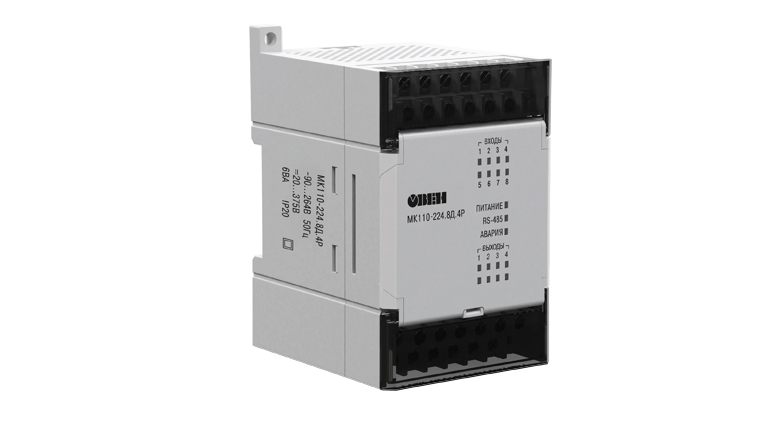

МК110-8Д.4Р. Модуль ввода-вывода дискретных сигналов

Цена:2606.4 грн.

Заказать

МВ110-8Д.4Р	Основные характеристики
Напряжение питания	90...264 В переменного тока 20...375 В постоянного тока
Потребляемая мощность	не более 6 ВА
Количество дискретных выходных элементов	4
Параметры дискретных выходов (электромагнитных реле)	4 А при напряжении не более 250 В 50 Гц и cos φ > 0,4 или 4 А при постоянном напряжении не более 24 В
Количество дискретных входов	8
Интерфейс связи с мастером сети	RS-485
Максимальная скорость обмена по интерфейсу RS-485	115200 бит/сек
Протокол связи, используемый для передачи информации	ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Степень защиты корпуса	IP20
Электрическая прочность изоляции дискретных входов	-
Тип датчика дискретного входа	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.). Датчики, имеющие на выходе транзисторный ключ n-p-n- типа (открытый коллектор).

МК110-8Д.4Р. Модуль ввода-вывода дискретных сигналов

Основные особенности модуля ввода-вывода дискретных сигналов МК110-8Д.4Р

8 каналов дискретного ввода, без изоляции
Типы входных сигналов: беспотенциальные («сухие») контакты, транзисторные ключи n-p-n типа модификация
Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс
Счетчик импульсов для каждого канала. =4 канала дискретного вывода
Типы выходных элементов: Р – э/м реле 4 А ~250 В или =24 В; =Возможность выдачи ШИМ-сигнала с любого выхода
Напряжение питания*: ~220 В и =24 В (универсальный источник питания)

Дополнительная логика работы для модулей дискретного ввода-вывода МК110

При настройке МК110 возможно выбрать режим управления выходными элементами по командам, передаваемым мастером сети по интерфейсу RS485, или по сигналам на дискретных входах. В последнем случае вы можете выбрать одну из следующих логических функций:

прямая логика: Значение на выходе равно значению на входе;
функция “НЕ”: Значение на выходе равно инверсному значению со входа;
функция “И”: задается для 2 входов, функция “логическое И”;
функция “ИЛИ”: задается для 2 входов, функция “логическое ИЛИ”;
один импульс: при включении входа (по переднему фронту) на выходе импульс заданной длительности, длительность задается в параметре Tim;
ШИМ: при включенном входе на выходе ШИМ с периодом THPD и длительностью импульса в параметре Tim;
триггер: задается для 2 входов, логика соответствует следующим формулам:
- если (ВХОД1 = 1) И (ВХОД2 = 0) то ВЫХОД = 1;
- если (ВХОД2 = 1) то ВЫХОД = 0.

Кроме того, выход может включиться с заданной задержкой по времени или выключиться с заданной задержкой. Выходной элемент, настроенный на выполнение определенной логической функции, перестает воспринимать сигналы по интерфейсу. Однако остается доступным опрос состояния входов и выходов.

ПРЕДЛАГАЕМ СИСТЕМУ СКИДОК, ЦЕНУ УТОЧНЯЙТЕ У НАШИХ СПЕЦИАЛИСТОВ
