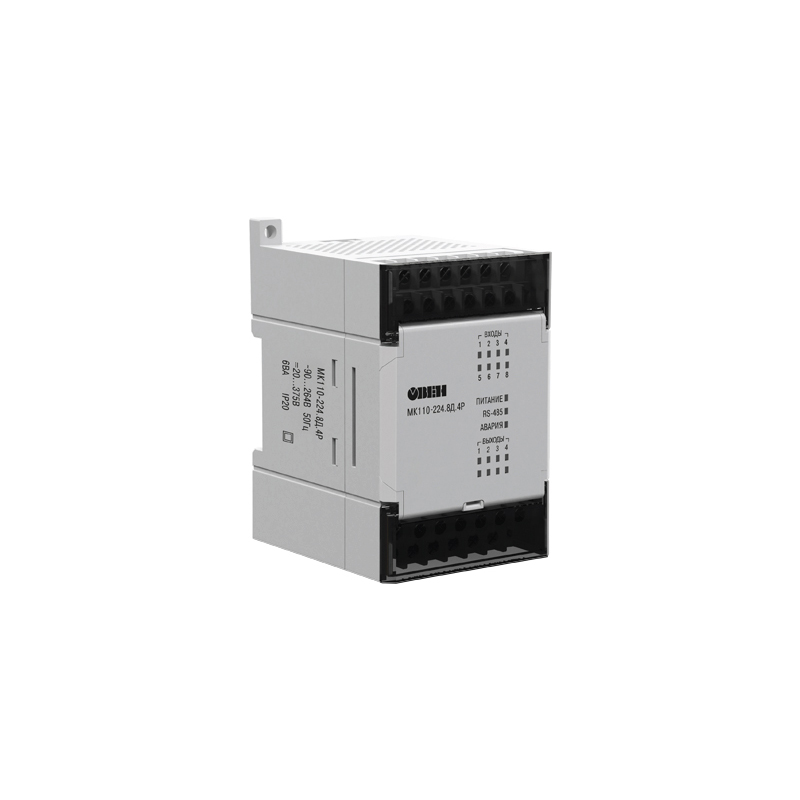

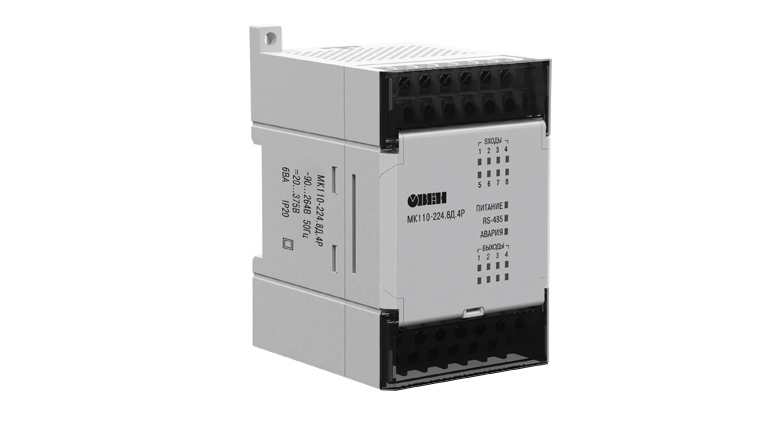

МК110-8Д.4Р. Модуль ввода-вывода дискретных сигналов

МК110-8Д.4Р. Модуль ввода-вывода дискретных сигналов

Основные особенности модуля ввода-вывода дискретных сигналов МК110-8Д.4Р

• 8 каналов дискретного ввода, без изоляции
• Типы входных сигналов: беспотенциальные («сухие») контакты, транзисторные ключи n-p-n типа модификация
• Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс
• Счетчик импульсов для каждого канала. =4 канала дискретного вывода
• Типы выходных элементов: Р – э/м реле 4 А ~250 В или =24 В; =Возможность выдачи ШИМ-сигнала с любого выхода
• Напряжение питания*: ~220 В и =24 В (универсальный источник питания)

Дополнительная логика работы для модулей дискретного ввода-вывода МК110

При настройке МК110 возможно выбрать режим управления выходными элементами по командам, передаваемым мастером сети по интерфейсу RS485, или по сигналам на дискретных входах. В последнем случае вы можете выбрать одну из следующих логических функций:

• прямая логика: Значение на выходе равно значению на входе;
• функция “НЕ”: Значение на выходе равно инверсному значению со входа;
• функция “И”: задается для 2 входов, функция “логическое И”;
• функция “ИЛИ”: задается для 2 входов, функция “логическое ИЛИ”;
• один импульс: при включении входа (по переднему фронту) на выходе импульс заданной длительности, длительность задается в параметре Tim;
• ШИМ: при включенном входе на выходе ШИМ с периодом THPD и длительностью импульса в параметре Tim;
• триггер: задается для 2 входов, логика соответствует следующим формулам:
  • если (ВХОД1 = 1) И (ВХОД2 = 0) то ВЫХОД = 1;
  • если (ВХОД2 = 1) то ВЫХОД = 0.

Кроме того, выход может включиться с заданной задержкой по времени или выключиться с заданной задержкой. Выходной элемент, настроенный на выполнение определенной логической функции, перестает воспринимать сигналы по интерфейсу. Однако остается доступным опрос состояния входов и выходов.
