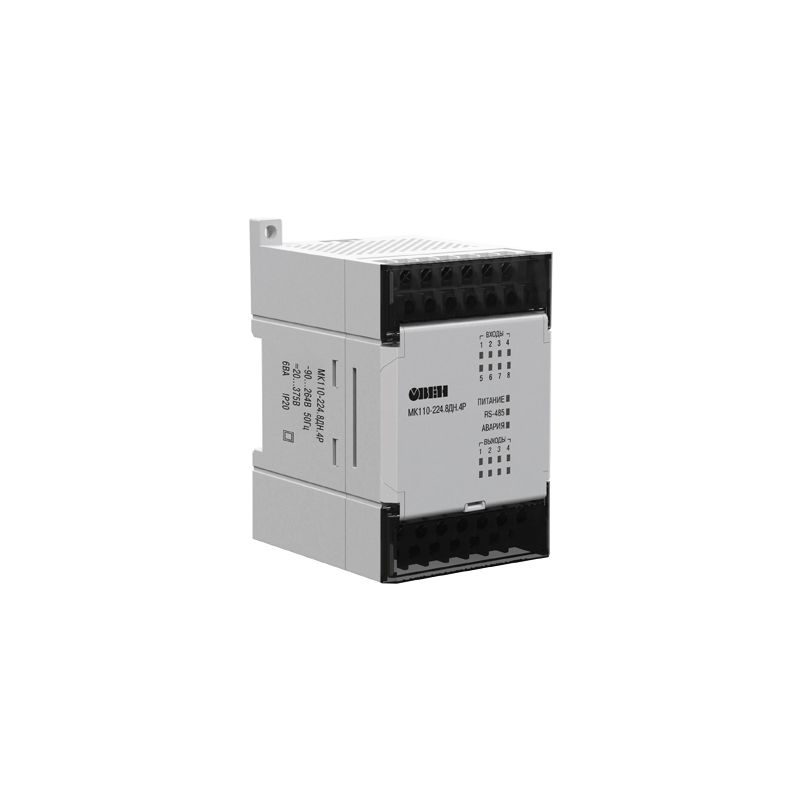

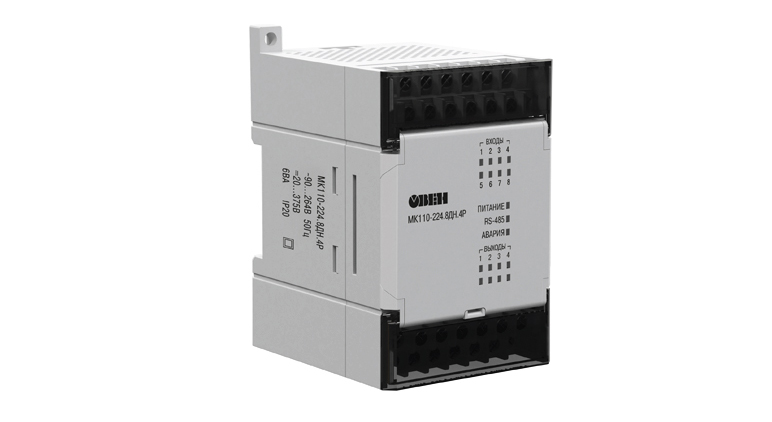

МК110-8ДН.4Р. Модуль ввода-вывода дискретных сигналов

МК110-8ДН.4Р. Модуль ввода-вывода дискретных сигналов

Встроенные ВЭ могут работать в режиме ШИМ, дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц.

МК110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

МК110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К МК110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МК110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля ввода-вывода дискретных сигналов МК110-8ДН.4Р

• 8 каналов дискретного ввода, групповая изоляция
• Типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа
• Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс
• Счетчик импульсов для каждого канала. 4 канала дискретного вывода
• Типы выходных элементов: Р – э/м реле 4 А ~250 В или =24 В;
• Возможность выдачи ШИМ-сигнала с любого выхода
• Напряжение питания*: ~220 В или =24 В (универсальный источник питания)

Дополнительная логика работы для модулей дискретного ввода-вывода МК110

При настройке МК110 возможно выбрать режим управления выходными элементами по командам, передаваемым мастером сети по интерфейсу RS485, или по сигналам на дискретных входах. В последнем случае вы можете выбрать одну из следующих логических функций:

• прямая логика: Значение на выходе равно значению на входе;
• функция “НЕ”: Значение на выходе равно инверсному значению со входа;
• функция “И”: задается для 2 входов, функция “логическое И”;
• функция “ИЛИ”: задается для 2 входов, функция “логическое ИЛИ”;
• один импульс: при включении входа (по переднему фронту) на выходе импульс заданной длительности, длительность задается в параметре Tim;
• ШИМ: при включенном входе на выходе ШИМ с периодом THPD и длительностью импульса в параметре Tim;
• триггер: задается для 2 входов, логика соответствует следующим формулам:
  • если (ВХОД1 = 1) И (ВХОД2 = 0) то ВЫХОД = 1;
  • если (ВХОД2 = 1) то ВЫХОД = 0.

Кроме того, выход может включиться с заданной задержкой по времени или выключиться с заданной задержкой. Выходной элемент, настроенный на выполнение определенной логической функции, перестает воспринимать сигналы по интерфейсу. Однако остается доступным опрос состояния входов и выходов.
