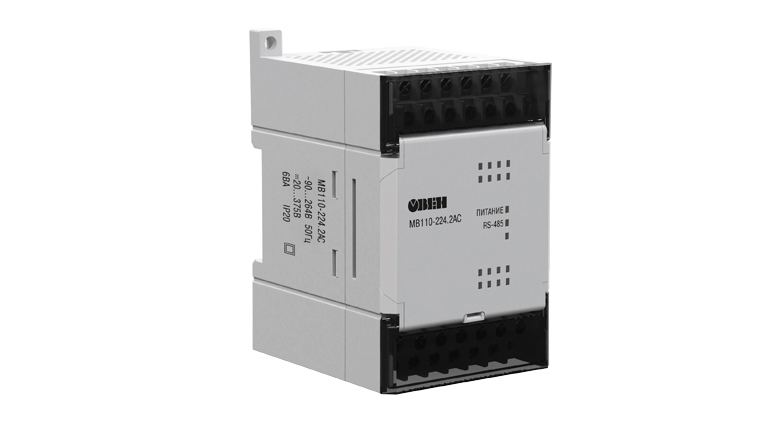

МВ110-2АС. Модуль скоростного ввода аналоговых сигналов

МВ110-2АС. Модуль скоростного ввода аналоговых сигналов

Прибор предназначен для преобразования измеряемых аналоговых сигналов в цифровой код и передачи результатов измерения в сеть RS-485. Предназначается для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте. Внесен в Государственный реестр средств измерений.

Аналоговые входы прибора могут работать в следующих режимах:

• измерение тока в диапазоне от 4 до 20 мА;
• измерение тока в диапазоне от 0 до 20 мА;
• измерение тока в диапазоне от 0 до 5 мА;
• измерение напряжения в диапазоне от 0 до 10 В.

Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON..

Прибор имеет следующие группы гальванически изолированных цепей:

• цепи питания прибора;
• цепи интерфейса RS-485;
• цепи выхода встроенного источника постоянного напряжения 24 В;
• цепи измерительных входов.

Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля скоростного ввода аналоговых сигналов МВ110-2АС

• 2 канала аналогового ввода
• Типы входных сигналов: унифицированные сигналы тока (0-20 мА, 4-20 мА, 0-5 мА) и напряжения (0-10 В)
• Частота измерений: до 200 выборок в секунду
• Напряжение питания: ~220 В или =24 В (универсальный источник питания)
• Встроенный источник питания датчиков: 24 В, 50 мА

Модули Мх110 ориентированы в первую очередь на отечественного потребителя

Мх110 является полностью собственной разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.

Все это означает:

• удобство приобретения через широкую дилерскую сеть;
• подробную документацию полностью на русском языке;
• грамотную техническую поддержку и обучение.
