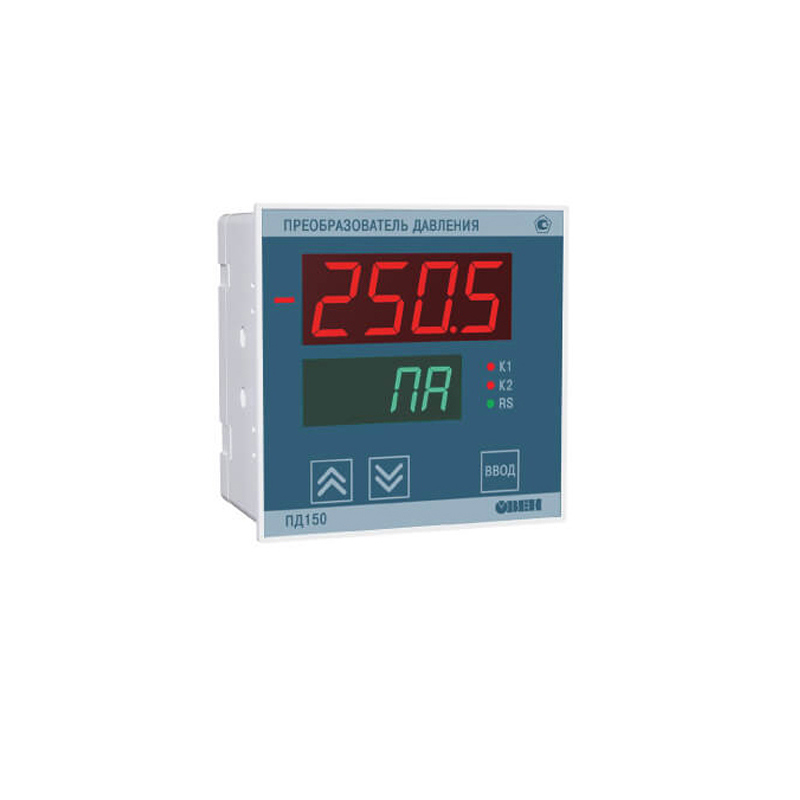

ПД150. Датчик давления для котельной автоматики и вентиляции

Вы здесь

ПД150. Датчик давления для котельной автоматики и вентиляции

Цена:2 659.2 грн.

Заказать

Самовывоз

Новая почта

ПД150	Основные характеристики
Напряжение питания постоянного тока	20…60 В (номинальное значение 24 В)
Напряжение питания переменного тока	90…264 В (номинальное значение 220 В) частота от 47 до 63 Гц
Диапазон измеряемого давления	от 0,2 до 100,0 кПа
Перегрузочная способность	не менее 400 % от ВПИ
Предельное давление перегрузки	не менее 700 % от ВПИ
Протоколы связи	Modbus RTU, Modbus ASCII
Входное сопротивление	12 кОм (стандартная нагрузка)
Длина линии связи, не более	1200 м
Тип присоединительного штуцера	штуцер «елочка» под трубку с внутренним диаметром 4 - 7 мм
Степень защиты	IP54

ПД150. Датчик давления для котельной автоматики и вентиляции.

Преобразователь давления ОВЕН ПД150 совмещает функции первичного измерительного датчика и вторичного показывающего прибора и предназначен для контроля давления неагрессивных газов, в том числе горючих и дымовых. Формирует силовые управляющие и информационные сигналы на автоматику управления.

В котельных установках цифровой напоромер (тягонапоромер) ПД150 обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления уходящих газов в дымоходе.

В системах вентиляции и кондиционирования воздуха ПД150 применяется для измерения давлений и перепадов давления с целью контроля степени загрязнённости воздушных фильтров, а также контроля эффективности работы вентиляционных систем.

Также датчик давления ПД150 может применяться в испытательной, лабораторной технике и т.п.

Датчик ОВЕН ПД150 представляет собой электроконтактный манометр с двумя силовыми реле и масштабируемым выходным сигналом RS-485 (протокол Modbus) или 4…20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных).

Присоединение к процессу – штуцер «елочка» под трубку с внутренним диаметром 4–6 мм. Индикация отрицательной величины, положения релейных выходов и размерности/температуры на сенсоре. Выпускается в корпусах Н1 (настенный) и Щ1 (щитовой).

ОВЕН ПД150 работает по протоколам Modbus RTU и Modbus ASCII в режиме Slave. По сети RS-485 от датчика возможно получение значений измеряемого давления и температуры сенсора, а также настройка параметров работы силовых реле и конфигурирование преобразователя. Включена функция юстировки «нуля» и диапазона по эталонному давлению.

Диапазоны ДИВ до 100 кПа включительно симметричны относительно текущего атмосферного давления.

Области применения

Котельная автоматика: контроль линий подачи горючего газа и воздуха в котел, разряжения в топке, давления печных газов в дымоходе и т.п.
Системы вентиляции: контроль засорения фильтров, наддува в «чистых» производственных помещениях.
Испытательная и лабораторная техника.

Преимущества ОВЕН ПД150

Универсальный источник питания 220В / 24В.
Максимальная русификация индикации и меню настройки.
Возможность калибровки «нуля» и диапазона по эталонному давлению.
Индикация температуры сенсора, регулировка яркости индикации.
Выходы: два электромагнитных реле (8 А) + RS-485 (Modbus RTU/ASCII) или 4…20 мА.
Высокая точность измерений – от 0,25 % ВПИ
Два вида исполнения: щитовое Щ1 и настенное Н1
