ПСУ-1. Подвесной сигнализатор уровня

ПСУ-1. Подвесной сигнализатор уровня

Подвесной сигнализатор уровня предназначен для сигнализации уровня сточных вод, канализации и сильно загрязнённых жидкостей.

Подвесной сигнализатор уровня предназначен для управления наполнением/опорожнением резервуаров с водой и другими неагрессивными к материалу ПСУ жидкостями, в том числе содержащими твердые включения.

Датчики в зависимости от исполнения выпускаются с неопреновым кабелем длиной 5, 10 и 20 метров.

Принцип действия

Подвесные сигнализаторы уровня крепятся на прочном гибком кабеле и содержат герметично закрытый микропереключатель.

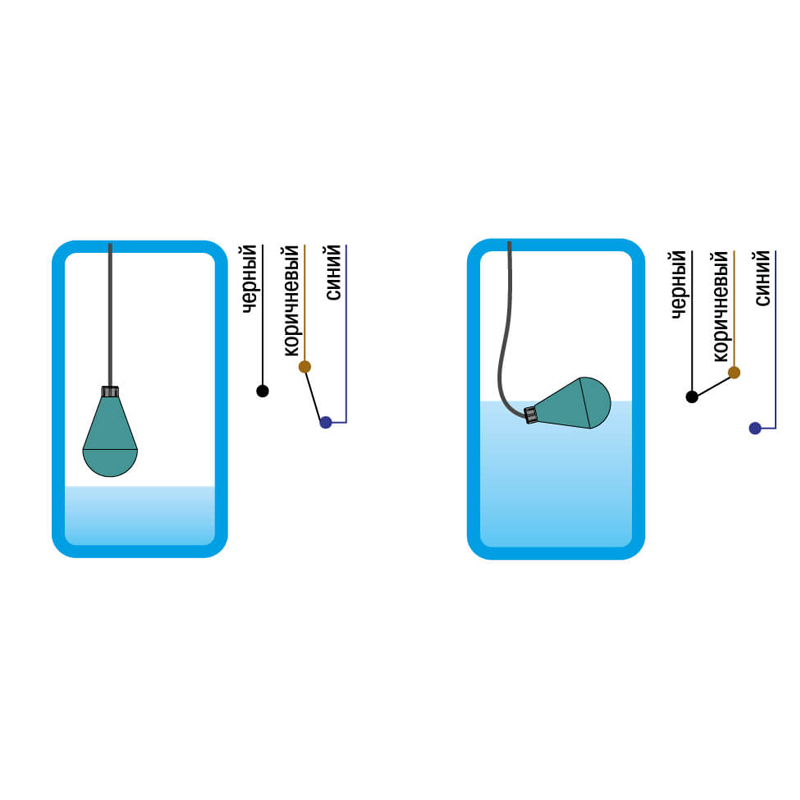

Во время погружения датчика в жидкость его корпус отклоняется, что вызывает срабатывание микропереключателя. Микропереключатель замыкает/размыкает электрическую цепь, таким образом включается/ останавливается исполнительный механизм (насос, вентиль и др.). На рисунке схематично представлено переключение ПСУ для управления устройствами в случае достижения (1) минимального и (2) максимального уровней срабатывания.

Применение сигнализатора уровня ОВЕН ПСУ-1

ПСУ-1 применяется для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов. Применение ПСУ-1 в качестве сигнализатора уровня выгребной ямы, сточных вод или канализации позволяет легко организовать схему управления насосом.

Сигнализаторы уровня ПСУ-1 могут работать при температурах от 0 до +70 °С в химически агрессивных средах. Материал датчика – полипропилен, материал кабеля – неопрен.

Удобный монтаж

Для монтажа и подключения сигнализатора ПСУ-1 рекомендуем применять клеммную коробку КК-01. Коробка предоставляет возможность зафиксировать сигнализатор на вертикальной плоскости или вертикальной трубе с внешним диаметром до 55 мм (G 2”).
