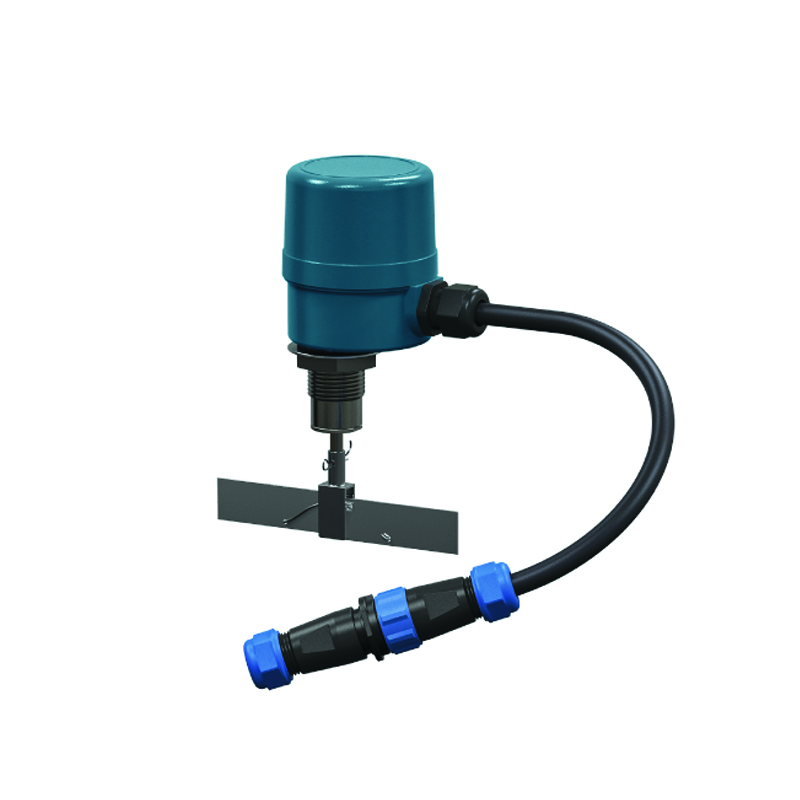

РСУ80. Ротационный сигнализатор уровня для сыпучих сред

ОВЕН РСУ80 – ротационный сигнализатор уровня предназначен для контроля уровня сыпучих материалов в промышленности и сельском хозяйстве.

Принцип действия ротационного сигнализатора основан на возникновении реактивного момента мотора, встроенного в корпус датчика. Преобразователь оснащен лопастями, которые вращаются со скоростью 1 об/мин. Когда продукт достигает уровня лопастей, он блокирует их вращение. На валу двигателя создается реактивный момент, из-за чего срабатывает микровыключатель (реле) выходной цепи сигнализатора.

Особенность датчика – нечувствительность к налипанию рабочей среды. ОВЕН РСУ80 можно использовать со следующими веществами:

• пластиковые гранулы, песок;
• порошковые вещества, лекарства;
• опилки, древесная и металлическая стружка.

Для монтажа РСУ с фиксацией контргайкой следует:

1. Сложить флажок прибора.
2. Снять с прибора контргайку, шайбу и прокладку.
3. Установить прибор в предварительно подготовленное в емкости отверстие.
4. Надеть на прибор прокладку, шайбу и контргайку.
5. Разложить флажок прибора.
6. Закрутить контргайку до упора по часовой стрелке.

Для монтажа РСУ в бобышку следует:

1. Сложить флажок прибора.
2. Установить прибор в узел присоединения* с внутренней резьбой G3/4.
3. Вкрутить прибор в бобышку до упора по часовой стрелке.
4. Разложить флажок прибора.
