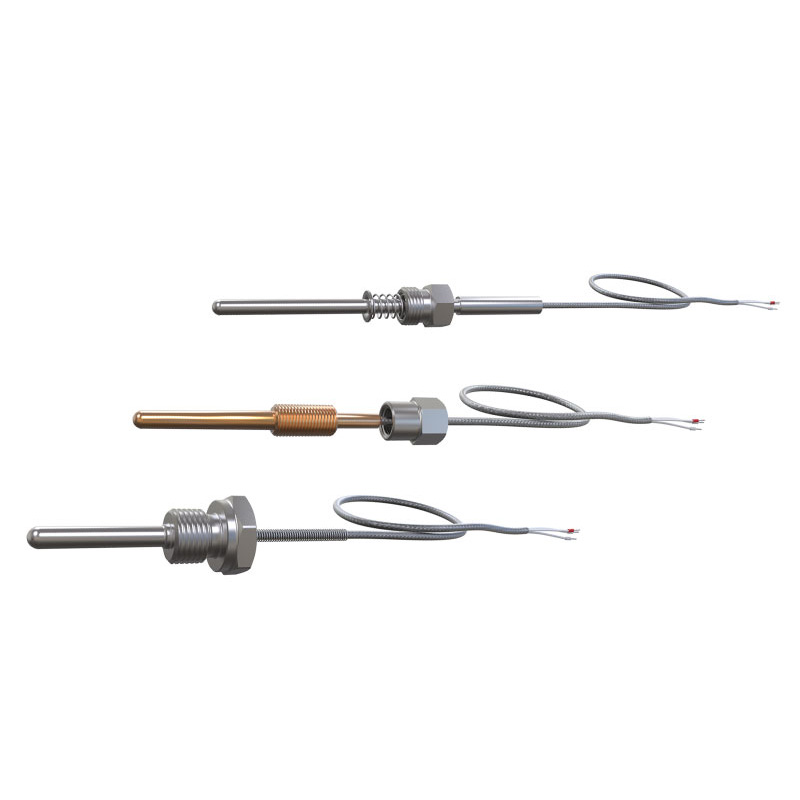

ДТСхх4. Термосопротивления с кабельным выводом
Разработаны для непрерывного измерения показателей температуры разных рабочих сред (пар, газ, вода, сыпучие материалы, химические реагенты и т.п.), не оказывающих разрушающего воздействия на материал корпуса датчика.
Термосопротивления с кабельным выводом предназначены для измерения температуры жидких, твердых, газо- и парообразных сред, неагрессивных по отношению к материалам защитной арматуры и чувствительного элемента (ЧЭ) датчиков. Наличие кабельного вывода обеспечивает быстроту и удобство монтажа, но при этом ограничивает верхний предел измеряемого диапазона температур, который составляет 150 °С для ДТС с медным ЧЭ и 250 °С – для ДТС с платиновым ЧЭ.
Номинальные статические характеристики (НСХ) согласно ДСТУ 2858:2015:
Выпускаются термометры сопротивления с двух-, трёх-, и четырёхпроводной схемой подключения.
Устойчивость к внешним механическим воздействиям по ГОСТ 12997-84: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.
Показатели надёжности термометров сопротивления ДТСхх4 при соблюдении условий эксплуатации (вероятность безотказной работы):
– для ДТС с платиновым чувствительным элементом:
– для ДТС с медным чувствительным элементом:
Для установки датчиков ДТСхх4 с кабельным выводом на объекты измерения температуры рекомендуется использовать гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1
