РТ50 | Основные характеристики |
---|---|
Диапазон задаваемой уставки температуры |
–30...+15 °С (заводская установка +7 °С) |
Дифференциал |
Настраиваемый, 2...10 °С заводская установка 2 °С) |
Тип чувствительно элемента | Капиллярная трубка без термобаллона |
Тип наполнителя | Парообразный |
Длина капиллярной трубки | 1; 2; 3; 4; 6; 11,5 м (в зависимости от модификации) |
Подключение сигнальных проводов | К винтовым клеммам прибора |
Диаметр подключаемого кабеля | 3...8 мм |
Степень защиты | IP65 |
Температура окружающей среды | –40...+65 °С |

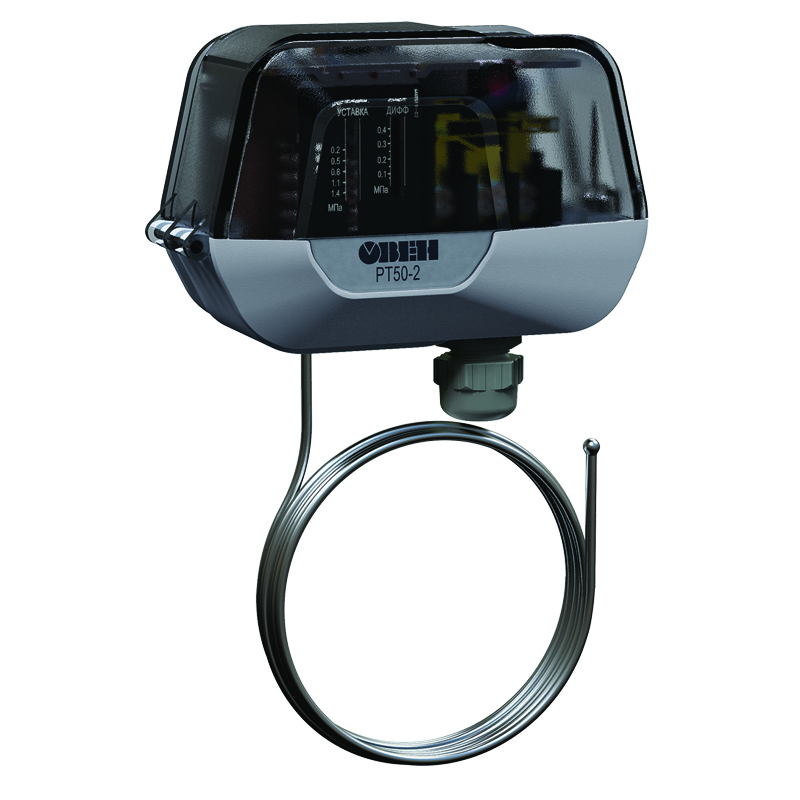

ОВЕН РТ50 – это реле температуры, предназначено для контроля и регулирования температуры в системах вентиляции, кондиционирования, отопления и горячего водоснабжения, выполняя функции защиты от замерзания или перегрева.
В системах вентиляции капиллярный термостат РТ50 контролирует температуру воздуха после теплообменника и предотвращает замерзание жидкости, циркулирующей в калорифере, тем самым защищая систему от аварии в зимний период времени (разрыв трубок калорифера и последующий его капитальный ремонт, прекращение воздушного теплоснабжения в отопительный период, ремонт помещений и порча имущества из-за затопления).
РТ50 состоит из капилляра, наполненного газом, который соединяется с диафрагмой внутри корпуса, и механического перекидного реле.
Капиллярный термостат выполнен в корпусе с повышенной пылевлагозащитой IP65, что дает возможность использовать реле в помещениях с повышенной влажностью и конденсатом. Контактная группа повышенного качества обеспечивает отсутствие «залипаний» при длительном использовании. Порог срабатывания реле и дифференциал настраивается пользователем.
Функции термостата ОВЕН РТ50:
